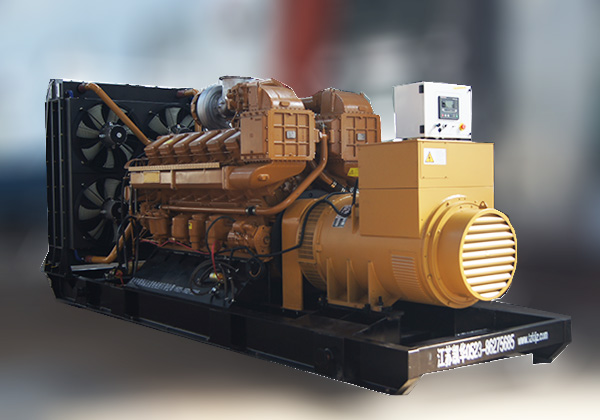

機組型號	KH-1500GF
主用功率	1500KW	1875KVA
備用功率275	1650KW	2062.5KVA

發電機組參數：

基本功率（PRP）：	1500KW	額定輸出電壓：	400/230V三相四線製
額定電流：	360A	額定頻率：	50Hz
額定轉速：	1500rpm	額定功率因數：	0.8（滯後）
穩態電壓調整率	≤±1%	穩態頻率調整率	≤3%
電壓波動率	≤1.0%	頻率波動率	≤0.5%
瞬態電壓調整率及電壓穩定時間	-15%~+20%，≤4秒	瞬態頻率調整率及頻率穩定時間	≤±10%，≤3秒
波形失真率	線電壓波形正弦性畸變率＜4％	輸出電壓可調範圍	±5%
機組自動起動的成功率	≥99%	噪聲：（額定負載工作時）距機組7M處	≤110db(A)
機組外形尺寸	5920×1970×2900	重量	14000kg

發動機參數

型號	：H12V190Z	額定轉速（RPM）	：1500
氣缸數	：12	最大輸出功率（kW）	：1740
氣缸排列方式	：V	排放	：GB 20891-2014 第三階段
缸徑/行程（mm）	：190/215	燃油消耗量	：202g/kwh
總排量	：73.15	潤滑油規格、等級	：API-CD 級以上
壓縮比	：14.5	潤滑油總容量（L）	：168L
進氣方式	：增壓中冷	調速方式	：電控
燃油係統	：直噴	啟動方式	：電起動

發電機參數
設計標準 滿足 GB755, BS EN60034, BS5000, VDE0530, NEMA MG1-32, IEC34等標準
生產商：斯坦福/馬拉鬆/猫咪官网社区等

勵磁方式	自勵磁	勵磁控製方式	AVR
絕緣等級/溫升等級	H/H	防護等級	IP22/23
接線方式	三相四線，Y 型繞接	額定功率因數	0.8
繞組節距	2/3	電壓調整率	≤±1.0%
電壓調整範圍	≥±10%	軸承數	1
電話影響係數TIF	＜50	電話諧波係數THF	＜2%

標定機組控製屏

采用英國深海、捷克科邁、眾智等控製器；液 晶顯示屏；可中/英文顯示多種電量和油機參數；具有自動、 手動、關機（急停）等控製功能，具有油壓低、水溫高、 超速、電壓高、電壓低、頻率高、頻率低、過流等多種保 護功能，可滿足多種機組的需要。

標定環境
·環境溫度 : ≤40℃ ·相對濕度 : ≤60% ·海拔高度 : ≤1000m
·符合 ISO3046 及 ISO8528 的要求。
可選件配置
·ATS自動負載轉換櫃 ·自動並車並機櫃（丹麥DEIF模塊）
·集裝箱型發電機組
·移動拖車型電站
·防雨罩型發電機組
·靜音型移動電站
·遠程微機接口
·運行500-1000小時零配件

安裝示意圖及參考尺寸

型號	混凝土基礎平麵（mm2）	機房總麵積（mm2）	機房小高度
V-68GF	2500×1000	4400×3300	3000
V-80GF	2500×1000	2500×1000	3000
V-104GF	2700×1000	4600×3300	3000
V-120GF	2700×1000	4700×3300	3000
V-140GF	3000×1200	4900×3300	3000
V-160GF	3500×1200	5000×3300	3000
V-200GF	3500×1500	5000×3300	3000
V-260GF V-300GF V-320GF	4000×1500	6000×3300	3000
V-360GF V-400GF	4000×1500	6000×3300	3000

國產機組機房參考尺寸

型號	機房小高度	備注
單台40-200KW6缸機機房	5000×3600×3200	135係列
2台40-200KW6缸機機房	6000×5000×3500	135係列
單台200-400KW12缸機機房	6000×5000×3200	135係列
2台200-400KW12缸機機房	8000×6000×3500	135係列
單台（閉式）500-600KW機房	10000×7000×5000	8V190
單台（開式）500-600KW機房	9000×7000×5000	8V190
單台（閉式）700-1000KW機房	11000×8000×5500	12V190
單台（開式）700-1000KW機房	9000×8000×5500	12V190

柴油發電機組使用注意事項說明

1、柴油使用0#～-30#號輕柴油；機油指定使用15W-40CD級機油（或根據柴油機說明書要求）。
2、啟動溫度為+5℃以上；帶水油溫加熱裝置時，啟動溫度為-15℃；機組在0℃以下使用時，應采用防凍液和其他低溫啟動措施。
3、機組噪音係數：≤85～95db（A），符合國際標準。
4、本公司除可提供8KW-1600KW陸用機組外，也可提供相同功率檔的船用機組和60HZ 1800轉/分的各種發電機組。
5、本公司生產的發電機組符合GB/T2820.1、.5、.6及ISO8528“往複式內燃機驅動的發電機組”標準的規定。
6、調壓方式：自動或手動。
7、寒冷地區的用戶注意：按照氣溫的變化，對機油、柴油、冷卻液要適當調整，才能保證機組正常運行。
8、隨著產品的不斷更新，樣本參數如有變化或更改，以隨機文件為準，本公司擁有終解釋權，恕不另行通知。
