旋殼泵，又稱旋轉噴射泵、皮托管泵，是一種結構和工作原理都很獨特的新型小流量高壓泵，屬極低比轉數泵。我國橡膠行業於十年前首次從美國引進兩台旋殼泵，用於炭黑生產線原料油的輸送，在平穩運行和使用壽命等方麵明顯優於其它類型的泵。這種泵在其他行業應用還很少，主要原因是生產廠家和用戶對該泵的特點和結構原理了解甚少。旋殼泵的主要特點有：

（1）適合於小流量、高揚程輸送，一般流量在每小時幾十方以內，小的隻有幾方，揚程為數百米，有的高達上千米；

（2）結構簡單，體積小，因而維修量小，維修費用低，使用壽命長；

（3）密封可靠性強，僅在旋殼泵低壓進口處有機械密封，在主軸端無密封問題，解決了高壓泵普遍存在的高壓密封難題；

（4）流量特性曲線平滑，且液體輸出無脈動，很適合於對流體輸送要求較平穩的生產崗位；

效率相對較高，對於極低比轉數離心泵，效率很低的原因是葉輪圓盤摩擦損失顯著增大，而旋殼泵不存在圓盤磨擦損失，也無蝸殼水力損失，雖然有轉子腔和集水管的水力損失，但其效率仍比同比轉數離心泵高。

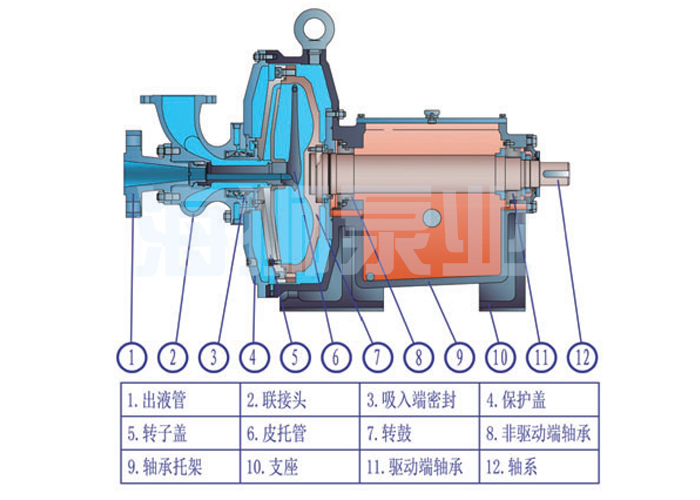

結構圖：

旋殼泵由轉子、皮托管、軸承座部件、外殼體和進出液管等部分組成，如2所示。旋殼泵的軸承座部件與常見的離心泵相同，過流件轉子和轉鼓（相當於離心泵的泵殼）連成一體，用螺栓固定在主軸上構成轉子部件。轉鼓的外圍有外殼體起保護作用，用螺栓固定在軸承座上。外殼體的右端蓋上固定機械密封、進液管和出液管。核心零件皮托管固定在出液管上，從軸線延伸到接近轉鼓的圓筒內壁處。

增速方式：

三角帶，變頻器，增速箱
